Philips Hue -ulkoliiketunnistimen käyttöohje – kuvitettu opas

· Päivitetty

Saatavilla myös kielellä English

Etsit todennäköisesti Philips Hue -ulkoliiketunnistimen virallista käyttöohjetta PDF-muodossa, mutta et löytänyt sitä. Tämä ei ole virallinen käyttöohje, mutta täältä löydät kaikki olennaiset tiedot helpommassa muodossa kuin käyttöohje olisi tarjonnut. Näyttää siltä, ettei Philips tällä hetkellä tarjoa käyttöohjetta PDF-muodossa sivuillaan, ja tuotteen mukana tulee vain pieni lehtinen, joka ei oikeastaan kata kaikkia aiheita.

Huomaa, että tuote on tarkoitettu käytettäväksi Philips Hue Bridgen kanssa valojen ohjaamiseen. Se on kuitenkin ZigBee-laite, ja sen tiedetään toimivan muidenkin ZigBee-keskittimien kanssa. Käytän sitä esimerkiksi Samsung SmartThings Hubin kanssa.

Jos olet ostamassa tunnistinta, voit tarkistaa hinnan Amazonista:

Tekniset tiedot

Philips Hue -ulkoliiketunnistimessa on useita antureita: liiketunnistin, lämpötila-anturi ja valoisuusanturi.

  • IP-luokitus: IP54 (säänkestävä, ei saa upottaa veteen)
  • Paristojen käyttöikä: 2 vuotta (paristokäyttöinen langaton asennus)
  • Paristotyyppi: 2 x AA-alkaliparisto (myös AA-litiumparistoja voi käyttää)
  • Tunnistimen syvyys: 56 mm
  • Tunnistimen korkeus: 76 mm
  • Tunnistimen leveys: 76 mm
  • Langaton RF-taajuusalue: 2400–2483,5 MHz
  • Langaton protokolla: IEEE 802.15.4
  • Kanavat 11–26
  • Käyttölämpötila: -20…55 °C (-4…131 °F)
  • Liikkeentunnistus voi heikentyä yli 30 °C:n (86 °F) lämpötilassa
  • Liikkeentunnistuksen vaakakulma: 160 astetta
  • Liikkeentunnistuksen pystykulma: 80 astetta
  • Liiketunnistimen kantama: 12 metriä

Asennus

Voit seurata yllä olevaa videota (englanniksi), jossa näytän eri asennustavat, tai lukea niistä alta.

Laitteen asentamiseen ei tarvita sähköasentajaa, koska se on langaton ja paristot ovat valmiiksi paikallaan. Voit asentaa sen mihin haluat: seinään, nurkkaan tai esimerkiksi tolppaan.

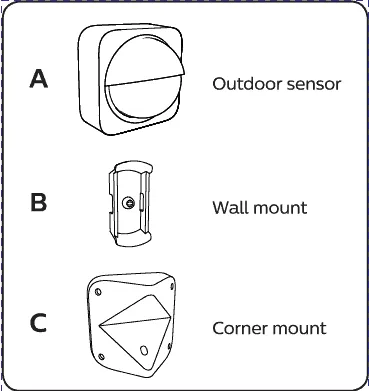

Pakkauksessa on seinäkiinnike, kulmakiinnike ja kaksi puuruuvia asennusta varten.

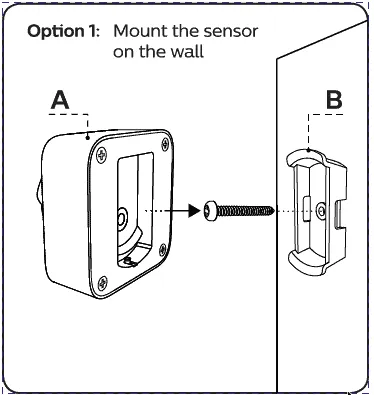

Vaihtoehto 1: Asennus seinään

Seinäkiinnikkeen (osa B) ja yhden ruuvin avulla laitteen voi helposti asentaa puupinnalle, kuten seinään.

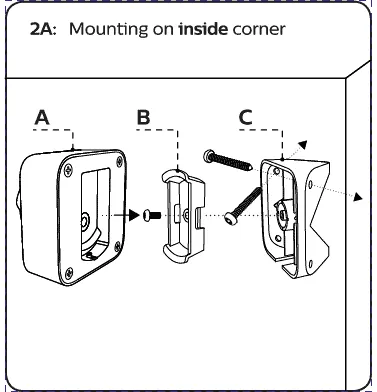

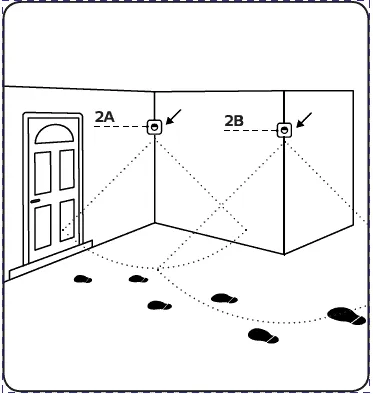

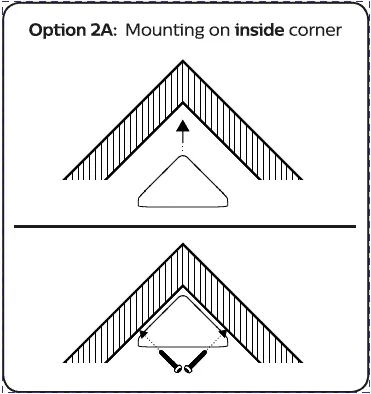

Vaihtoehto 2A: Asennus sisänurkkaan

Kun käännät kulmakiinnikkeen (osa C) oikein päin, voit asentaa laitteen sisänurkkaan kahdella ruuvilla ja kiinnittää sitten seinäkiinnikkeen (osa B) pienellä ruuvilla kulmakiinnikkeeseen. Asenna lopuksi tunnistin seinäkiinnikkeeseen.

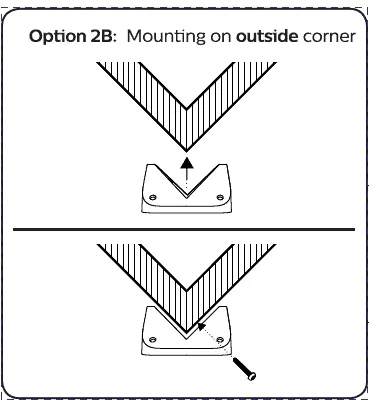

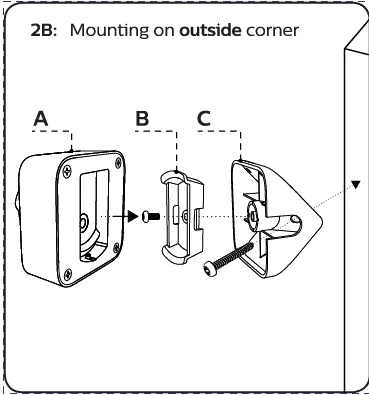

Vaihtoehto 2B: Asennus ulkonurkkaan

Kun käännät kulmakiinnikkeen (osa C) oikein päin, voit asentaa laitteen ulkonurkkaan yhdellä ruuvilla. Kiinnitä seuraavaksi seinäkiinnike (osa B) pienellä ruuvilla kulmakiinnikkeeseen. Asenna lopuksi tunnistin seinäkiinnikkeeseen.

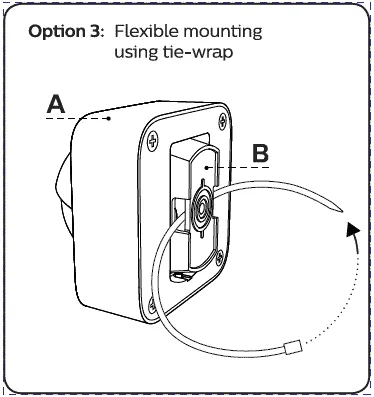

Vaihtoehto 3: Joustava asennus nippusiteellä

Seinäkiinnikkeen (osa B) ja nippusiteen avulla laitteen voi asentaa erilaisille pinnoille, kuten tolppaan tai räystäskouruun.

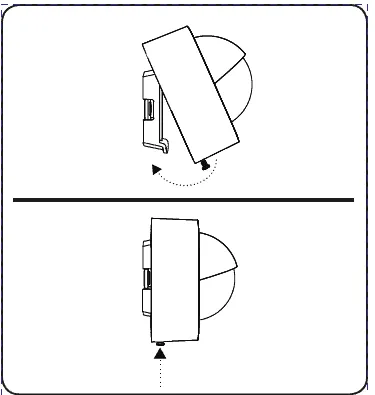

Huomaa, että kaikissa vaihtoehdoissa asennus viimeistellään kiristämällä Hue-ulkotunnistimen pohjassa oleva ruuvi.

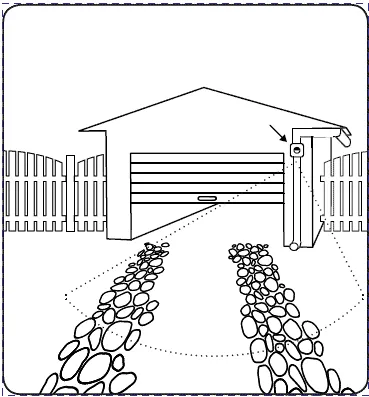

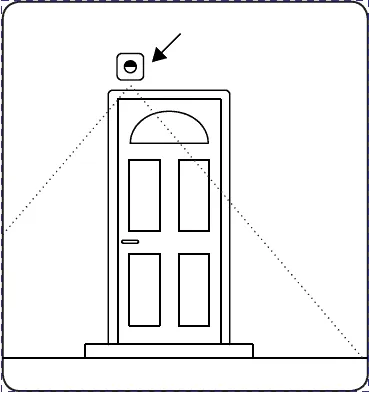

Philips Hue -ulkoliiketunnistimen kantama

Yllä olevassa videossa (englanniksi) testaan kantamaa. Voit katsoa sen tai lukea testistä alta.

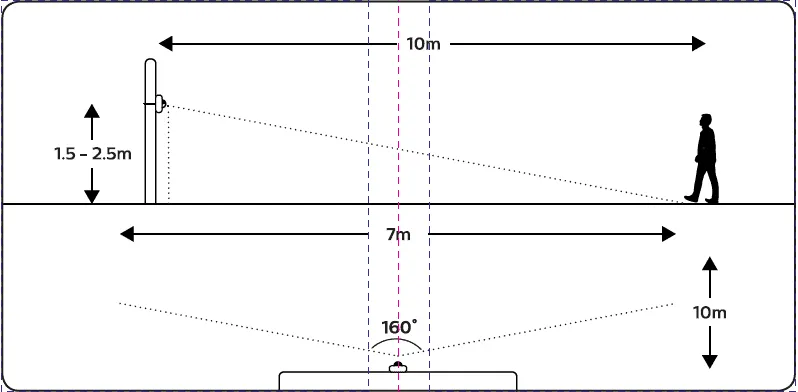

Pakkauksen mukaan liikkeentunnistuksen kantama on 12 metriä.

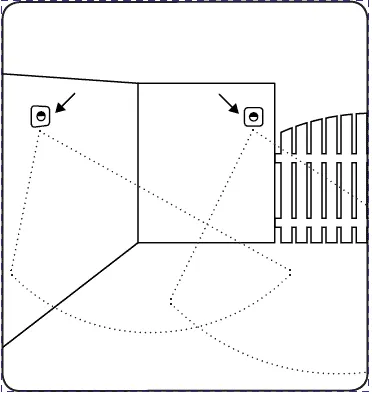

Liikkeentunnistuksen pystykulma on 80 astetta hieman alaspäin kallistettuna, joten mitä korkeammalle sijoitat liiketunnistimen, sitä pidempi kantama on.

Tein testin, ja kun tunnistin oli asennettu 1,5 metrin korkeudelle maasta, kantama oli vain noin 3 metriä. Kun asensin tunnistimen noin 3 metrin korkeudelle, etäisyys oli noin 7–8 metriä. Vaakakulma oli erittäin hyvä, ja tunnistin havaitsi liikkeen sivuilta odotetusti.

Philips Hue -ulkoliiketunnistimen käyttöönotto

Huomaa, että tuote on tarkoitettu käytettäväksi Philips Hue Bridgen kanssa valojen ohjaamiseen. Se on kuitenkin ZigBee-laite, ja sen tiedetään toimivan muidenkin ZigBee-keskittimien kanssa. Käytän sitä esimerkiksi Samsung SmartThings Hubin kanssa.

Käyttöönotto Philips Hue Bridgen kanssa

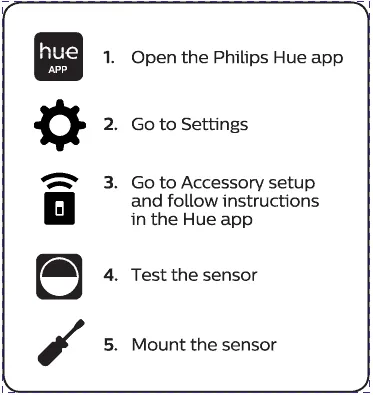

Laitteen käyttöönoton Philips Hue Bridgen kanssa pitäisi olla niin yksinkertaista kuin yllä olevan kuvan vaiheiden seuraaminen.

Philips Hue -ulkoliiketunnistimen käyttöönotto Samsung SmartThings Hubin kanssa

Käytän Philips Hue -ulkoliiketunnistinta Samsung SmartThings Hubin kanssa. Valitettavasti käyttöönotto ei vielä toimi suoraan. Sen sijaan pitää ensin tehdä muutama vaihe käsin. Huomaa, että tämä tapa ei vaadi Hue Bridgeä.

  1. Lisää yhteisön tekemä mukautettu laiteohjain (device handler) SmartThings Hubiin
  2. Paina Hue-tunnistimen takana olevaa Setup-painiketta noin 15 sekuntia
  3. Mene SmartThings-sovelluksessa kohtaan “Add a thing”
  4. Laitteen pitäisi ilmestyä

Mukautettujen laiteohjainten lisäämisestä on monia oppaita, mutta tässä tämän lisäämisen perusteet.

  • Mene osoitteeseen https://account.smartthings.com
  • Avaa välilehti My device handlers
  • Paina “Create New Device Handler”
  • Valitse välilehti From Code
  • Kopioi ja liitä koodi bogdanalex90:n GitHub-projektista hueMotionSensor
  • Vaihda rivin 29 malliksi SML002. Tämä pitää tehdä, koska GitHubin koodi on oikeastaan sisäliiketunnistimelle, mutta se toimii ulkotunnistimella, kun mallin vaihtaa
  • Paina Create

Jos sinulla on kysyttävää, jätä kommentti, niin yritän vastata.

Philips Hue -ulkoliiketunnistin Apple HomeKitissä

Voit yhdistää Philips Hue -ulkoliiketunnistimen HomeKitiin Hue Bridgen kautta.

Huen yhdistäminen Apple HomeKitiin:

  1. Avaa Philips Hue -sovellus iPhonessa ja siirry kohtaan Asetukset > HomeKit ja Siri.
  2. Luo uusi koti näytön ohjeiden mukaan
  3. Apple HomeKit avaa kameran automaattisesti, jotta voit skannata Philips Hue Bridgen pohjassa olevan HomeKit-koodin.
  4. Kun HomeKit on yhdistetty Bridgeen, voit käyttää liiketunnistinta HomeKitissä

Philips Hue -ulkoliiketunnistin Google Homessa

Voit yhdistää Philips Hue -valot Google Homeen Hue Bridgen kautta. En ole varma, voiko Hue-liiketunnistimella tehdä Google Homessa mitään, koska se ei oikeastaan ole äänellä ohjattava laite.

Huen yhdistäminen Google Homeen:

  1. Avaa Google Home -sovellus ja siirry valikon Kodin ohjaus -osioon.
  2. Lisää laite painamalla plus-kuvaketta
  3. Vieritä ja etsi Philips Hue
  4. Kirjaudu My Hue -tililläsi, jolloin huoneesi haetaan automaattisesti.
  5. Määritä Google Assistant haluamiisi huoneisiin näytön ohjeiden mukaan.
  6. Onnistuneen käyttöönoton jälkeen voit käyttää Hue-laitteita Google Homessa

Philips Hue -ulkoliiketunnistin Alexassa

Voit yhdistää Philips Hue -ulkoliiketunnistimen Alexaan Hue Bridgen kautta (tai halutessasi myös SmartThings Hubin kautta).

Huen yhdistäminen Alexaan:

  1. Ota Hue-taito (skill) käyttöön Alexa-sovelluksessa
  2. Kun laite on yhdistetty, pyydä Alexaa etsimään laitteet (“discover devices”) tai
  3. valitse Alexa-sovelluksessa “discover”. Näin näet kaikki valosi, huoneesi ja tunnelmasi.

Philips Hue -ulkoliiketunnistimen paristojen vaihto

Valitettavasti tuotteen mukana tuleva virallinen ohje on vain pieni lehtinen, eikä siinä käsitellä paristojen vaihtoa lainkaan. Selvitin asian ja tallensin alla olevan videon (englanniksi) siitä, miten se tehdään. Paristojen pitäisi kestää 2 vuotta, joten tästä ei tarvitse huolehtia heti.

Jos haluat mieluummin lukea paristojen vaihdon vaiheet, tässä ne ovat:

  • Irrota tunnistin seinästä löysäämällä pohjaruuvia
  • Löysää takapuolen neljä ruuvia
  • Vedä neljästä ruuvista irrottaaksesi takakannen
  • Vaihda vanhat paristot uusiin AA-alkali- tai AA-litiumparistoihin
  • Asenna takakansi takaisin ja kiinnitä tunnistin uudelleen seinäkiinnikkeeseen
